设置 S7-1200 CPU 输入滤波器时间

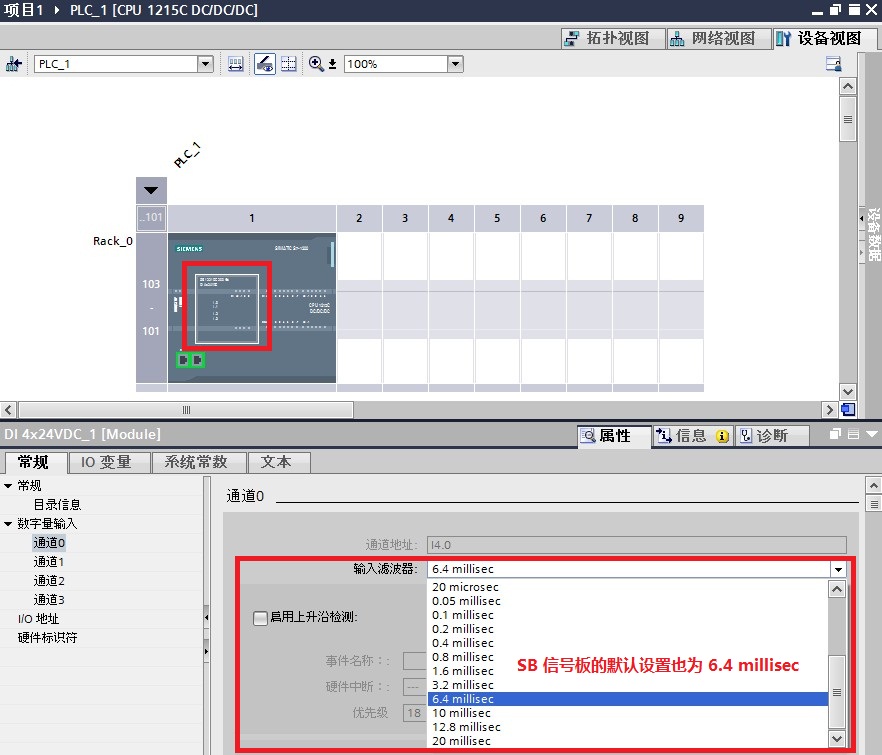

设置 SB 信号板输入滤波器时间

下表 1 显示了输入滤波器时间和可检测到的最大输入频率：

表 1 输入滤波器时间和可检测到的最大输入频率

高速计数器的计数范围是什么?

答： 高速计数器的默认计数范围是 -2³¹~2³¹-1。当向上计数到最大值 2³¹-1 时，会跳回到 -2³¹；当向下计数到最小值 -2³¹ 时，会跳回 2³¹-1。

断电停机或复位后，高速计数器的值会复位到什么值？

答： CPU 断电或重启后，高速计数器的值会复位到硬件组态的初始值；如果执行了外部复位，高速计数器的值默认会复位为 0，如果在程序中修改了起始值，将会复位为修改的起始值。

不编写 CTRL_HSC，高速计数器是否可以计数？

答： 只要在硬件配置里使能并组态了高速计数器，不编写 CTRL_HSC，高速计数器就可以正常计数。CTRL_HSC 只是完成参数写入的功能。

为什么高速计数器的数值不增加，总是停在一个固定的值？

答： 如果编程了 CTRL_HSC，当置位 CV 将 NEW_CV 写入当前值后，CV 位不会自动复位为 0，这时程序会一直将 NEW_CV 写入当前值，导致高速计数器不继续计数而保持在固定的 NEW_CV 值。因此必须编程复位 CV，才能避免该错误的发生。 同理，如果编程了 CTRL_HSC_EXT ，然后 HSC_Count 中的元素 EnCV 始终置位，这时程序会一直将 NewCurrentCount 写入当前值，导致高速计数器不继续计数而保持在固定的 NewCurrentCount 值。所以控制位通常使用沿触发，或者指令调用发生在硬件中断中。

为什么 CTRL_HSC 的 "STATUS" 会返回 "80C0" 多次访问高速计数器错误？

答： 如果高速计数器用做内部的运动控制的计数，则CTRL_HSC 的 "STATUS" 就会返回 "80C0" 多次访问高速计数器错误。

S7-1200 的高速计数器输入通道是否固定？

答： 早期固件版本的高速计数器输入通道是固定的。

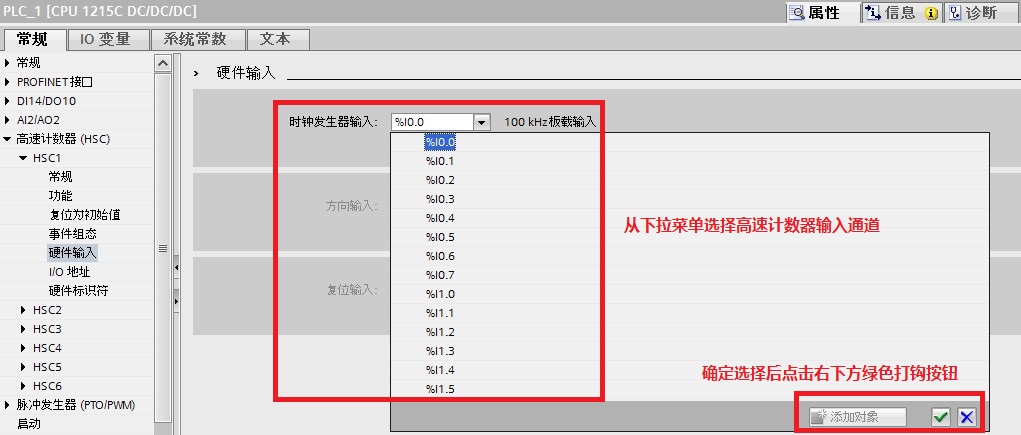

V4.0 或更高版本的 S7-1200 的高速计数器输入通道可以在其属性中更改。如图

更改高速计数器输入通道

S7-1200 CPU 最多支持多少个高速计数器？

答： 早期固件版本的 S7-1200 CPU 中，CPU1211C 最多支持 3 个单相的高速计数器，CPU1212C 最多支持 4 个单相的高速计数器，CPU1214C 和 CPU1215C 最 多支持 6 个单相的高速计数器。

V4.0 或更高版本的所有型号的 S7-1200 CPU 都支持最多 6 个单相高速计数器。

需要注意的是 V4.0 或更高版本的 S7-1200 CPU 有默认的高速计数器通道地址，而 CPU 1211C 数字量输入地址仅有 6 个，为 I0.0-I0.5，CPU 1212C 数字量输入地址仅有 8 个，为 I0.0-I0.7。

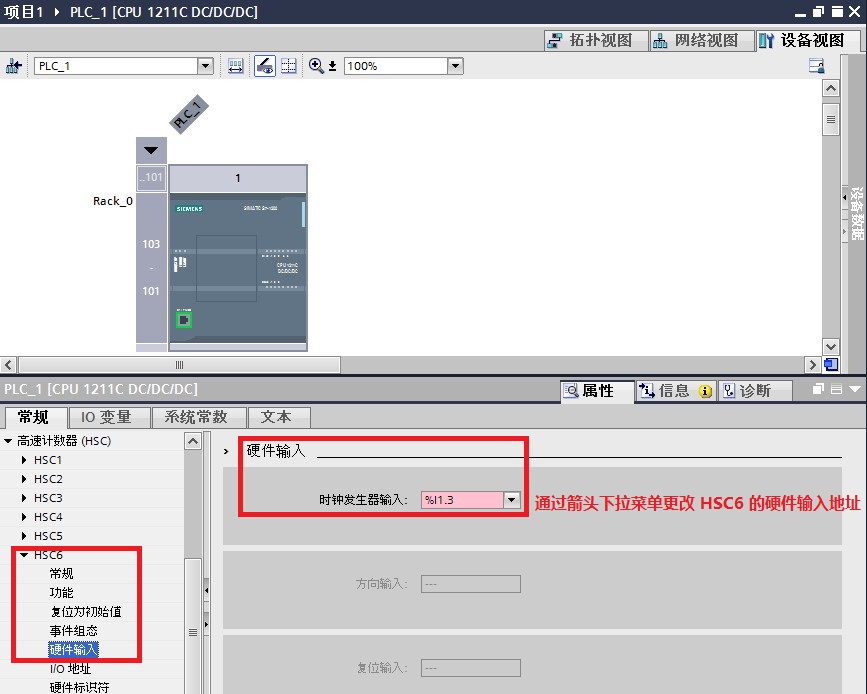

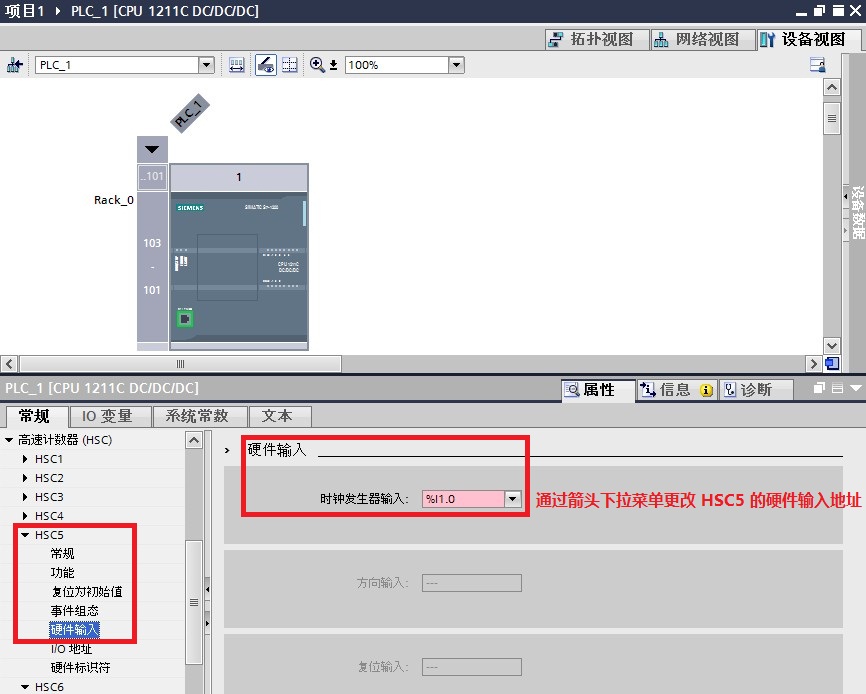

因此如果需要使用 CPU1211C 的 HSC4，HSC5， HSC6 或 CPU1212C 的 HSC5，HSC6，则需要更改其硬件输入地址到有效的范围才能正常使用。以 CPU1211C 举例，如图
