CPJ-3015A/3015AZ/3020A/3020AZ/3025A/3025AZ/3030A/3030AZ/304

产品时间:2021-03-30 16:29

简要描述:

特点: CPJ-3000A/AZ系列数字式测量投影仪整机质量优良,性能稳定。仪器配有脚踏开关和多功能数据处理表,数据输出和采样十分方便,使测量更快捷,效率更高。 技术参数: 型号 反像...

详细介绍

特点:

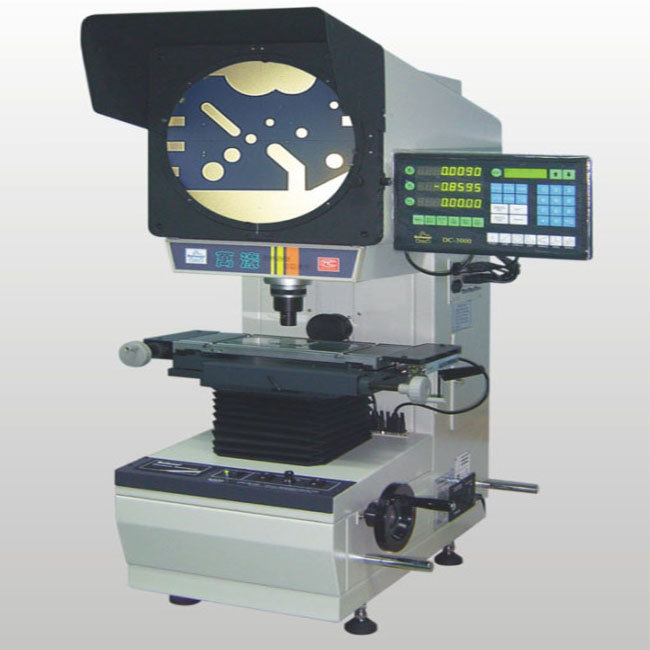

CPJ-3000A/AZ系列数字式测量投影仪整机质量优良,性能稳定。仪器配有脚踏开关和多功能数据处理表,数据输出和采样十分方便,使测量更快捷,效率更高。

技术参数:



型号 反像型
正像型
CPJ-3015A
CPJ-3015AZ
CPJ-3020A
CPJ-3020AZ
CPJ-3025A
CPJ-3025AZ
CPJ-3030A
CPJ-3030AZ
CPJ-3040A
CPJ-3040AZ
X轴坐标行程 (mm) 150 200 250 300 400
Y轴坐标行程 (mm) 100 100 150 200 300
金属台面尺寸 (mm) 354×228 404×228 450×280 500×330 606×466
玻璃台面尺寸 (mm) 210×160 260×160 306×196 350×250 450×350
X、Y轴坐标分辨力 (μm) 0.5 0.5 0.5 0.5 0.5
示值误差(μm)

E1XY=(2.5+L/100)

Z轴坐标行程 (mm) 100 (调焦) 100 (调焦) 100 (调焦) 100 (调焦) 100 (调焦)
仪器重量(kg) 160 160 180 250 250
仪器尺寸 (mm) 780×780×1100 810×780×1120 810×780×1120 900×780×1020 1040×780×1120
投影屏 尺寸 (mm) Ф 312,使用范围>Ф300(刻有米字线)
旋转范围 0~360°
旋转分辨力 1' or 0.01°
物镜 放大倍数 10× (选) 20× (选) 50× (选) 100× (选)
物方视场 (mm) Ф30 Ф15 Ф6 Ф3
工作距离 (mm) 77.7 44.3 38.4 25.3
测量最大高度(mm) 90 90 90 90

仪器电源: AC 100-240V 50/60Hz,总功率: 400W
