DT20四轴液晶显示器

产品时间:2020-09-04 10:01

简要描述:

功能简介  四轴位置显示。  轴类型选择  分辨率设置  计数方向设置  mm/inch 显示转换  液晶屏显示状态设置 数显表线性可接 10 种解析度的直线编码器:0.05m, 0.1m,0.2m,...

详细介绍

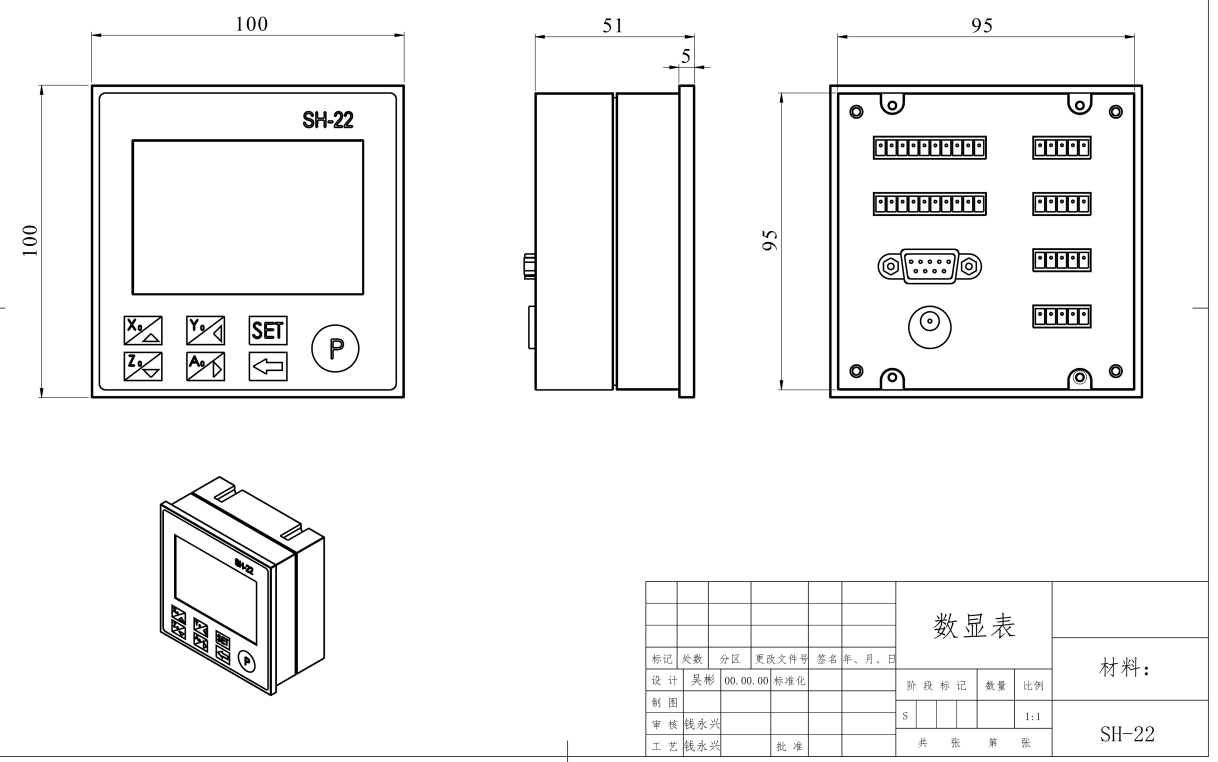

可接光栅尺、磁栅尺,数显表外形尺寸:100mm*100mm,  开孔尺寸:95*95mm  可看本页下方图。

功能简介
 四轴位置显示。
 轴类型选择
 分辨率设置
 计数方向设置
 mm/inch 显示转换
 液晶屏显示状态设置
数显表线性可接 10 种解析度的直线编码器:0.05μm,
0.1μm,0.2μm,0.5μm,lμm,2 μm,5μm,l0μm,20
μm,50μm l0 种。同时可接 4 种解析度的旋转编码器:
00:00:01,00:00:10, 00:01:00, 00:10:00,安装(直线、
旋转)编码器后,必须正确设置其解析度,否则无法正确示
数。该参数由安装人员设置,用户切勿自行修改。
直线显示默认:0.005mm
角度显示默认:00°00'10"

Direction 计数方向
设置轴的计数方向,<+DIR>、<-DIR>两个方向。直线位
移传感器计数方向由安装人员设置,使用者不要随便更改。
默认为<+DIR>状态。
4.5 Multiple 倍率
用以适应各种分辨率不同的尺子。
出场预设值:1
例 1: X 轴为旋转轴,1000p/r。
1 .设置的分辨率为 000°00'01",则倍率 =3600×
360/1000=1296;
2 .设置的分辨率为 000 ° 00'10" ,则倍率 =360 ×
360/1000=129.6;
3 .设置的分辨率为 000 ° 01'00" ,则倍率 =60 ×
光栅磁栅数显表
