DP700球栅数显表

产品时间:2022-11-25 08:51

简要描述:

...

详细介绍

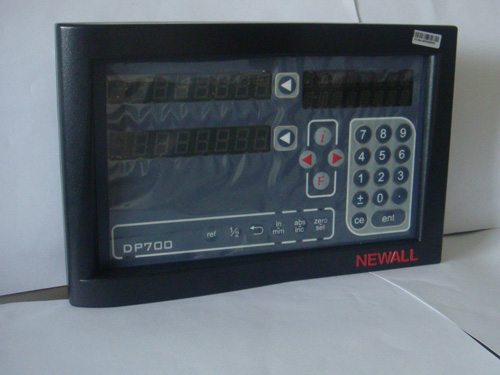

NEWALL-DP700球栅数显表






DP700系列面板安装型正面(嵌入式,装在箱体内)



DP700系列面板安装型反面(嵌入式,装在箱体内)



数显表安装支架(针对以前B60安装在箱体内的用户,一面固定在原来箱体内,另外一面固定DP700面板安装型数显表)



品牌英国新和型号DP700类型球栅数显表精度1um-5um重量1.5(kg)尺寸高170 宽260 厚48(mm)



球栅尺特点:

球栅尺高可靠,防水、防油、防尘、防铁屑、耐振动,抗干扰。

球栅尺简介:
球栅尺适应环境性强,有效保证加工尺寸精度。安装简便,对安装面无加工要求,不需日常维护。模拟量或数字量输出,数控数显均可使用。球栅数显进入中国以来,该产品越来越为广大机床客户所认同,国内许多机床制造厂家首选配套产品,同时,有一部分球栅数显用于旧机床数显改造。单根球栅尺的测量行程从50毫米到11.7米,并接可无限接长,高精度. 球栅尺具有高可靠、免维护的特点,五年保修,确保放心使用





 技术指标:



技术参数球栅尺微栅尺测量分辨率0.005mm/0.001mm0.001mm/0.0005mm

测量准确度±(0.01+0.005/m)mm±0.005mm

最大运行速度2m/sec0.75m/sec

有效行程50~11684mm(>30m)50~1050mm

信号输出Sin/Cos或RS422-TTLSin/Cos或RS422-TTL

读数头尺寸54mm×131mm×28mm35mm×75mm×25mm

防护等级IP67(IEC529)IP67(IEC529)

抗冲击100g(IEC69-2-6)100g(IEC69-2-6)

耐振动30g(IEC-2-27)30g(IEC-2-27)热膨胀系数12×10-6/°K12×10-6/°K
英国newallDP700数显表是新和公司2010年生产的新款,款式轻薄,面板为嵌入式,不易损坏,可代替老款B60系列使用
