绝对式磁栅尺接倍福EL5042模块
时间:2020-09-23 10:44 点击次数:0
绝对式磁栅接倍福EL5042模块成功完成,
2 通道 BiSS-C 接口端子模块 EL5042 可用于直接连接 BiSS-C 编码器。EL5042 用作主站,将时钟信号发送给传输位置数据的 BiSS-C 从站(编码器)。在这里,根据所连接的传感器的分辨率,位置值在过程映像中的输出精度最高可达 64 位。此外,EL5042 可以读取过程映像中单独表示的报警和故障状态位。可以配置不同的操作模式、传输频率和帧宽度。EL5042 支持单向 BiSS-C 通讯,
它具有分布式时钟,因此可以用精确的系统同步性读取位置值。如果停用分布式时钟功能,EL5042 周期就会与 EtherCAT 周期同步。
技术参数 |
EL5042 |
编码器类型 |
BiSS-C,单向 |
输入点数 |
2 |
编码器连接 |
D+,D-,C+,C- |
编码器工作电压 |
optionally 5 V DC or 9 V DC, 0.5 A (generated from the 24 V DC power contacts) |
编码器输出电流 |
两个通道最大都为 0.5 A |
电子器件电压 |
24 V DC(通过电源触点) |
指令 |
– |
分辨率 |
最大 64 个位置位,2 个状态位,16 个 CRC 位 |
数据传输率 |
最大 10 MHz,可变 |
电源触电电流消耗 |
通常为 150 mA |
E-bus 电流消耗 |
通常为 120 mA |
分布式时钟 |
有 |
特点 |
可以分别分析可调的波特率、数据长度、2 个状态位(故障和报警) |
电气隔离 |
500 V(E-bus/场电位) |
重量 |
约 50 g |
工作/储藏温度 |
0…+50 °C/-25…+85 °C |
相对湿度 |
95 %,无冷凝 |
抗振/抗冲击性能 |
符合 EN 60068-2-6/EN 60068-2-27 标准 |
抗电磁干扰/抗电磁辐射性能 |
符合 EN 61000-6-2/EN 61000-6-4 标准 |
防护等级/安装位置 |
IP 20/可变 |
认证 |
CE,UL |

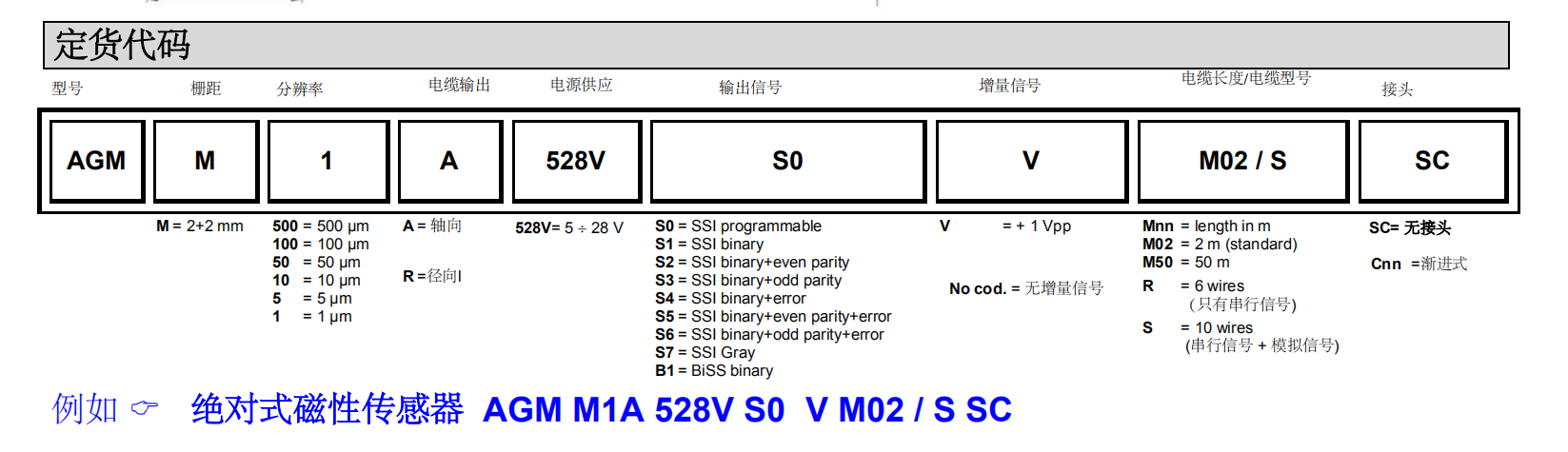

绝对式磁栅技术参数:
磁条配的是绝对式2+2磁条,输出26位
