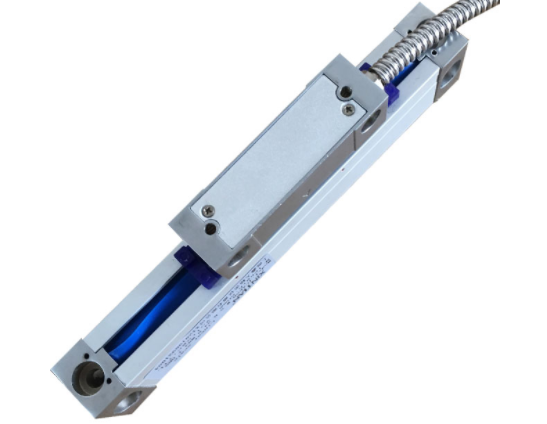

直线光栅尺选型说明
时间:2020-09-23 10:19 点击次数:0
光栅尺选型说明
光栅选型需要注意哪些事项,我们来如何判定我们需要哪咱类型的光栅尺,对于光栅尺是不是精度越高越好,这些都是需要我们去了解的。哪么我们怎么来判定这些呢,小编在下面来说说。
一、量程选择:首选我们要确定我们设备的量程,哪么我们所选光栅尺量程一定要大于咱们设备最大量程的50-100mm,这样避免设备超过量程后损坏光栅尺,带 来不必要的损失。
二、光栅尺的精度选择:我们选择光栅尺的精度,并不是所有的设备选择精度越高的光栅尺就越好。我们可以根据咱们设备的精度来定位,如咱们设备的精度是0.01mm精度,哪我们选择相对应的精度光栅尺。就像你用轿车去当货车用,它能达到货车的效果吗?
三、光栅尺的外形:有些特殊设备,对于光栅尺的安装尺寸有一定的要求,需要安装外形小巧的,当然了,光栅尺外形小巧,哪么光栅尺的量程相对也就小了。
四、光栅尺线缆:光栅尺线缆是根据咱们设备所需要的长度,这里我就不多说了,大家都知道的。
五、光栅尺的信号输出类型:一般光栅尺信号输出类型有:TTL方波信号、R422差分输出、1Vpp弦波信号、SSI等绝对信号。
六、光栅尺电压选择,由于现在不同领域使用,有些光栅尺需要接到PLC上,所以现在的光栅尺一般分为5V 、24V两种类型。24V光栅尺一般用于接PLC
