万濠影像仪VMS-3020G
时间:2020-11-03 09:52 点击次数:0

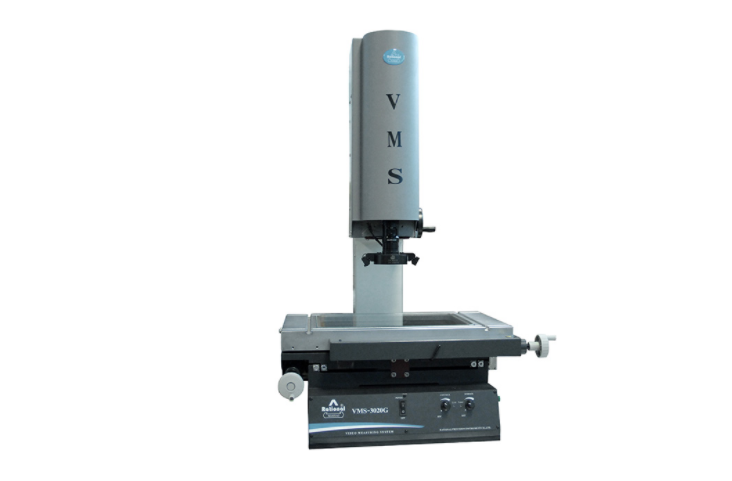

万濠影像仪VMS-3020G
万濠影像仪VMS-3020G是一款手动式影像测量仪,可以用于测各种产品的平面几何尺寸,具有点、线、圆、圆弧等测量功能,

产品特点:
1.自主开发的QMS3D-M软件,高清晰彩色摄像机;
2.软件辅助调光,便于使用者知道光是否过度饱和;
3.可实现高度辅助测量;
4.可通过激光指示器寻找被测工件的具体位置,可适应复杂的工件测量;
5.脚踏开关与软件配合,操作更简便。

技术规格参数:

型    号       VMS-3020G
金属台尺寸(mm)       500×330
玻璃台尺寸(mm)       350*250
运动行程(mm)       300×200
Z轴升降行程(mm) 150(特殊订购达300,VMS-4030G可订购至400)
截面原点一致性误差(μm) G型:E0≤30(Z轴升降行程每100mm);
X、Y、Z数显分辨力:0.5μm     X、Y坐标示值误差:(2.5+L/100)μm(L为被测长度,单位:mm)

G型
1/3”彩色CCD摄像机
变倍镜头倍率:0.7X~4.5X
视频倍率:26.6~171X
物方视场:8.1mm~1.3m
表面光源与透射光源均用LED,亮度可调

建议放置台   载重要求≥350KG    尺寸(长×宽×高)1000×600×500(mm)
