JT5A/B/E φ800投影仪
采用卧式光路设计，便于测量在线加工被测零件。
工作台测量范围大，承重能力强，测量范围广。
工作台能偏摆±15°，便于测量带螺旋角零件。
高低两档不同的透射照明，适应不同工件的测量要求。
投影屏面积大，可以满足大尺寸工件的测量要求。
JT5A采用光栅传感技术，测量数据数字显示，电机控制工作台运动。
JT5B配计算机及二坐标测量软件，测量方便快捷，电机控制工作台运动。
JT5E全自动投影仪，伺服电机全自动控制运动，软件功能丰富，带自动寻边系统。
投影屏
投影屏尺寸：φ800mm
投影屏旋转范围：0°~360°
投影屏旋转分度值：1°
游标分划值：1′

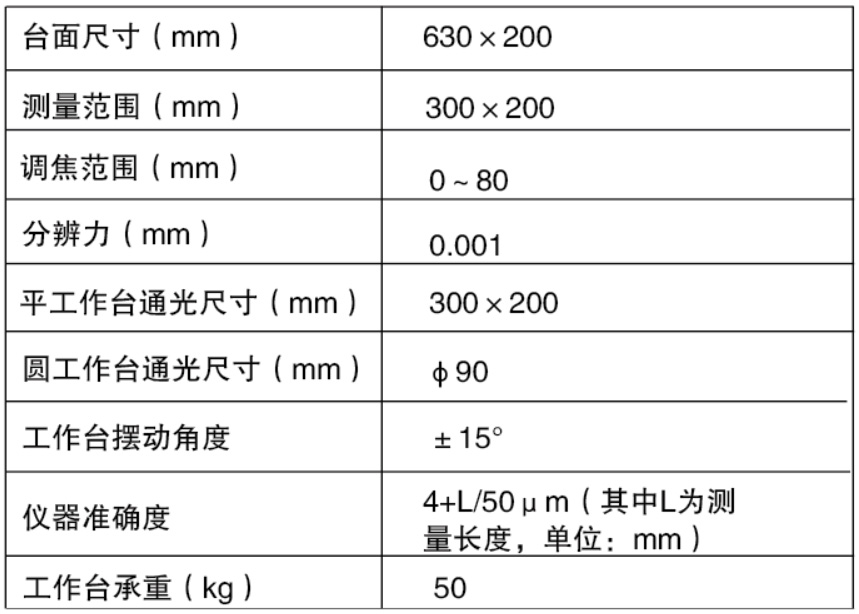

工作台

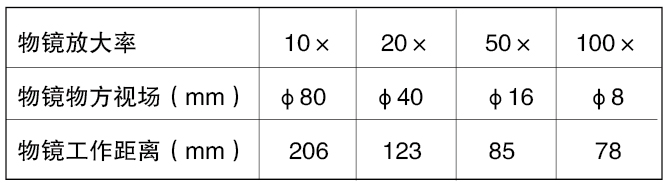

物镜
顶针架
最大夹持直径：φ200mm
最大夹持长度：300mm
照明光源：
透射照明：24V/250W卤钨灯
反射照明：16V/150W白炽灯
放大倍率误差：≤0.06%
额定电压
AC 220V 50Hz
环境要求
室温20℃±3℃，相对湿度40%－70％RH
仪器外形尺寸（mm）：长 2130×宽 1800×高1950
仪器质量：1900kg
