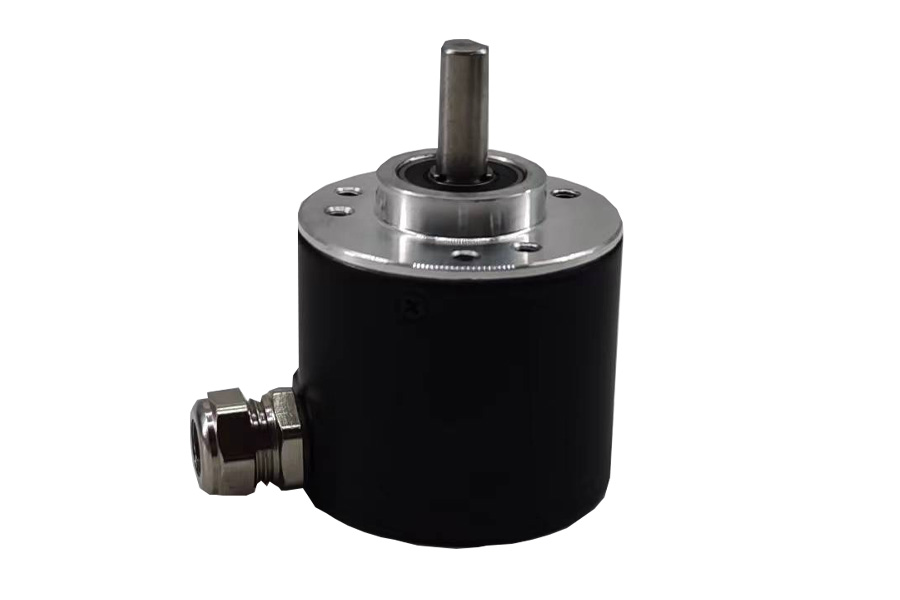

XK38S绝对式编码器

产品时间:2023-10-19 09:19

简要描述:

...

详细介绍

² XK38S通用系列--感应原理 光电、磁电

²      径:Φ38mm

²   轴:Φ6~10mm

²   率:8-22

² 防护等级:IP54/IP65

² 产品特点:高度集成化设计,可靠性高

² 广泛应用于自动化控制等领域


 基本参数

供电电压

DC5V / DC10-30V

最大机械转数

6000  r/m

消耗电流

200mA

49m/s10G

单圈位数

8-22



980m/s2(100G)

电子多圈

32  max

启动力矩

2*10-2  N.M

绝对精度

±25max

转动惯量

2*10-6  kgm2

重复精度

±2

径向负荷

20N

输出接口

RS485RS422RS232CAN

轴向负荷

10N

通讯协议

SSIBISS_CModbus-RTU      CAN2.0自由协议

工作温度

-40 ~  +80



≈0.07kg

存储温度

-45 ~  +85


XK

100

T

40

-22

12

-5

S

A

E

-1K

B1

G

C1

1

2

3

4

5

6

7

8

9

10

11

12

13

14



1

XK -----

民品级

XKD军品级             XKN:无磁系列


2

100-----

外径尺寸



3

T--------

空心轴  轴锁紧环固定

S:实心轴                   K:空心轴 轴安装孔固定


4

轴径----

40mm



5

单圈----

22

8~26


6

多圈----

12位(4096圈)

电子多圈:32位(max

机械多圈:12位(max=4096圈)

7

5--------

DC5V

24DC10-30V


8

S--------

RS485接口

TRS422接口

RRS232接口

CCAN接口

9

A--------

定时发送

B:总线命令

MModbus RTU

TCAN-timer

SSSI

CBISS_C


10

E--------

波特率115200bp

9600~2.5M可选


11

1K------

更新率1KHz

最高25KHz


12

B--------

自然二进制码正进位

B1:自然二进制码反进位

 G:格雷码正进位

G1:格雷码反进位

13

G--------

电缆侧出

C:电缆后出


14

C--------

清零功能(低有效)

C1:指令清零(出厂设置)
