JDQ气浮光栅测长机

产品时间:2021-04-22 10:59

简要描述:

特点 光栅数显化:采用钢带反射光栅直接粘贴在床身基面上,测量长度显示在计算机显示屏上。 温度误差实时补偿:配有温度传感器,计算机能自动完成温度误差的实时补偿。 基座:...

详细介绍

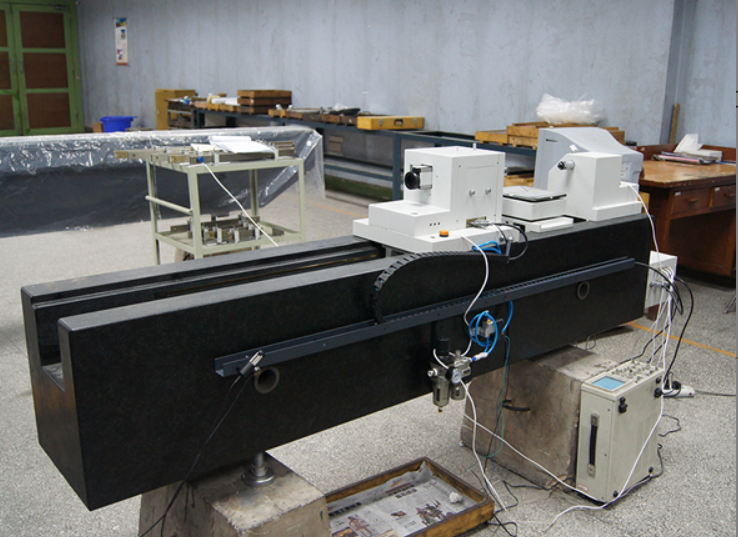

光栅测长机


特点

光栅数显化:采用钢带反射光栅直接粘贴在床身基面上,测量长度显示在计算机显示屏上。
温度误差实时补偿:配有温度传感器,计算机能自动完成温度误差的实时补偿。
基座:优质花岗岩基座,刚性和稳定性好。
测量主轴:采用优化方形设计,确保测量时运动性能的稳定性。
提示功能:实时提示测量操作步骤。
拐点图示窗:软件界面上具有拐点图示窗,操作十分方便。

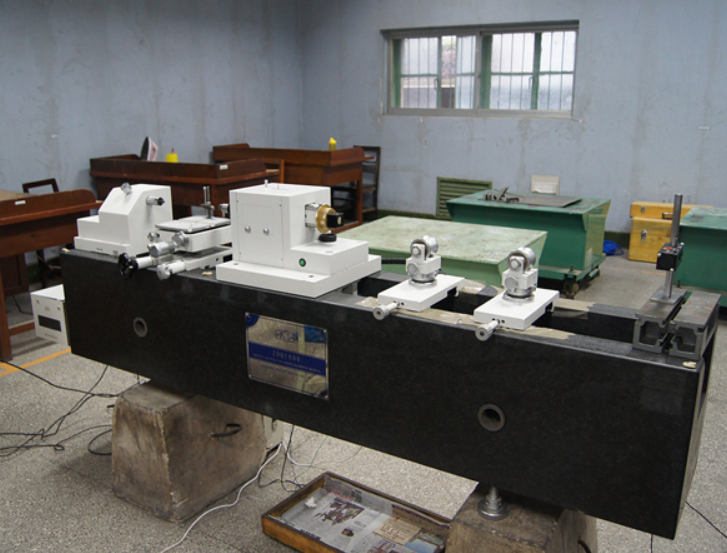

 光栅测长机


技术参数
测量范围(mm)

型号 JDQ1000 JDQ2000 JDQ3000 JDQ6000
外尺寸 0~1000  0~2000  0~3000  0~6000
内尺寸 30~900 30~1900 30~2900 30~5900


数字显示当量及仪器准确度:
数字显示当量:0.2μm
示值误差:±(0.5+L/200)μm,其中L为被测长度,单位:mm
阿贝测轴移动范围:±10
测量力:1.5N或2.5N

测帽内径配合尺寸:Φ6H7
测量杆与测帽内径配合外径尺寸:Φ6g6

万能工作台
垂直行程:70mm
横向行程:40mm
水平位置纵向浮动行程:10
旋转:> ±3°
摆动:> ±3°
横向测微鼓分划值:0.01
工作台承重:10kg
顶针架最大夹持直径
当长度在0~170mm时 : Φ140
当长度在170~210mm时 :Φ130

V型支架
高度调节范围:>28
支承工件直径范围:至Φ30
量块支架:支承量块长度范围:至1000
量棒支架:支承量棒长度范围:至1000
量块架:研合量块长度范围 :至100
V型铁工作范围:工作范围最大至φ45

环境要求:室温 20℃±1℃,相对湿度≤60%RH

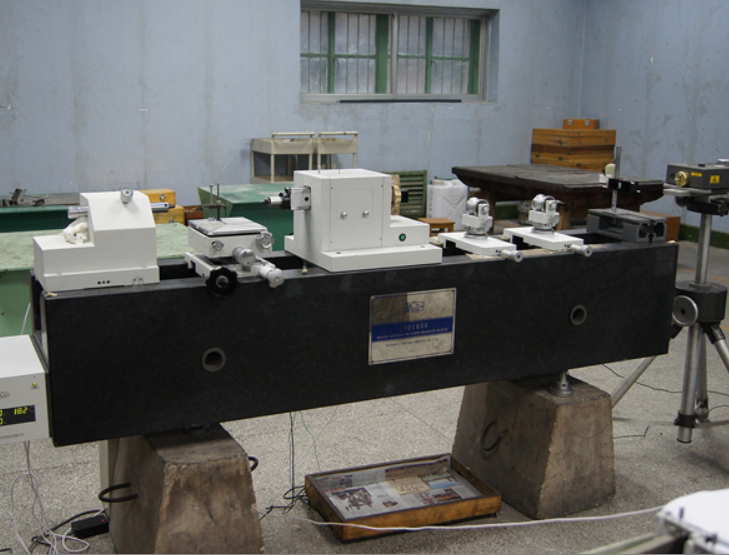

 光栅测长机


仪器外形尺寸与重量

型号 仪器外形尺寸(mm) 仪器主机质量(kg) 仪器附件质量(kg)
JDQ1000 2200×510×750 1500 300
JDQ2000 3200×510×750   2100 300
JDQ3000 4200×410×750 2800 300
JDQ6000 7200×510×750 4400 300
