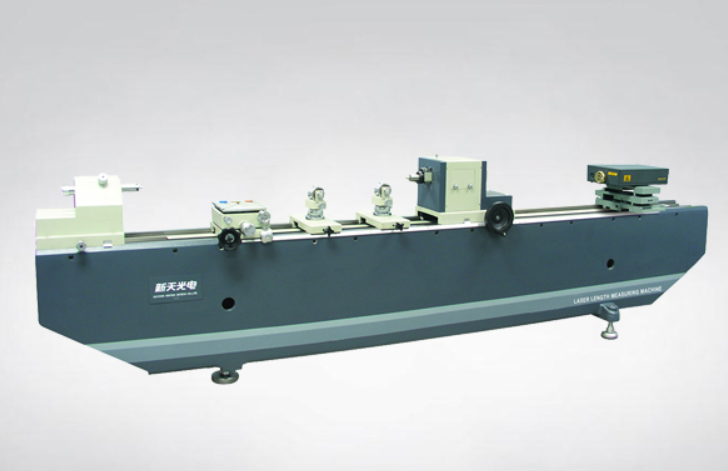

特点
底座采用优质铸铁制造，箱体式封闭结构，具有足够的刚性和稳定性；
测量基准采用Renishaw激光干涉仪,设计上完全符合阿贝原理，从而能达到较高测量精度；
测长机带有环境温度自动补偿系统，自动补偿温度带来的测量误差；
采用计算数据处理技术，配合一维测量软件，能高效完成各种复杂测量工作；
带有测钩、顶针架、V型支架等多种附件，可以完成各种内外尺寸的精密测量；
技术参数
测量范围（mm）
| 测量范围 | JDJ1000 | JDJ2000 | JDJ3000 |
| 外尺寸 | 0-1000 | 0-2000 | 0-3000 |
| 内尺寸 | 30-900 | 30-1900 | 30-2900 |
外螺纹中径测量最大至140mm
测量分辨率： 0.1μm
示值误差
外尺寸示值误差：±(0.5+L／500) μm ,L为测量长度,单位mm
内尺寸示值误差：±(1.5+L／500) μm ,L为测量长度,单位mm
雷尼绍 XL-80 激光器
线性测量精度：±0.7PPM
线性测量分辨率：0.001μm
长期稳频精度：±0.05PPM
测量力(N): 1.5N 2.5N
测帽内径配合尺寸：φ6H7
测量杆与测帽内径配合外径尺寸：φ6g6
万能工作台（mm）
垂向行程： 0—70，横向行程： 0—40
水平位置纵向浮动行程：10
旋转： ＞±3°，摆动： ＞±3°
横向测微鼓分度值：0.01
工作台承重：10kg
顶针架最大夹持直径（mm）
当长度在0—170时： φ140
当长度在170～210时：φ130
V形支架
高度调节范围： > 28mm
最大支承工件直径： φ30mm
量棒支架：支承量棒长度范围 0~1000mm
量块架：研合量块长度范围 0~100mm
V形铁：工作范围最大至φ45
环境要求：室温 20℃±1℃，每小时温度变化不应超过 0.3℃，相对湿度≤60%RH
仪器外形尺寸与重量：
| 型号 | 仪器外形尺寸(mm） | 仪器主机质量（kg） | 仪器附件质量（kg） |
| JDJ1000 | 1980×450×750 | 650 | 300 |
| JDJ2000 | 2980×450×800 | 1200 | 300 |
| JDJ3000 | 4000×450×850 | 1800 | 300 |
