SJ5100-Prec高精度光栅测长机

产品时间:2023-05-23 11:30

简要描述:

...

详细介绍

一、产品描述

  SJ5100高精度光栅测长机采用进口高精度光栅测量系统、精密研磨导轨、高精度温度补偿系统、双向恒测力系统、高性能计算机控制系统技术,实现各种长度参数的高精度测量。通过高精密研磨导轨保证测量行走的高稳定性及直线度,采用进口高精度光栅测量系统记录接触测量中长度方向坐标,由计算机将数据与测倾装置、测力装置、温度传感器的反馈数据进行合成,按被测件参数的相关定义及公式进行分析,计算获得相关长度参数。

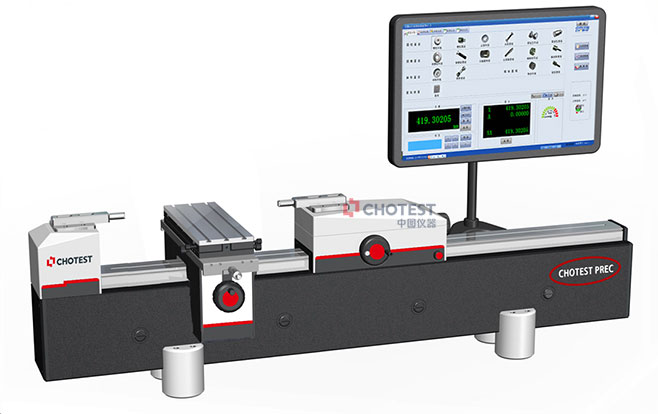

SJ5100-Prec高精度光栅测长机

  操作者装好被测件,在检测软件上选择被测件的标准和输入被测件的规格等参数后,移动头座接触被测件,调整五轴工作平台及头尾座找到拐点,采样完成得到当前测量数据,系统可以实时显示测量结果,自动计算出被测件的各项参数(如检测螺纹规,则可换算显示出螺纹中径),并根据系统内置的标准数据库对被测件的各项参数进行合格判定,整个测量过程不超过3分钟,检测结束后自动生成检定结果。

  仪器测量原理符合《GB/T 28703-2012圆柱螺纹检测方法》、JJF 1345-2012圆柱螺纹量规校准规范、JJG 146-2011 量块检定规程、JJG 21-2008千分尺检定规程、JJG 22-2003内径千分尺检定规程、JJF 1207-2008三针/针规检定规范、JJG 62-2007塞尺检定规程等长度检定规程规范。

  系统软件为简体中文操作系统,操作方便。

二、产品功能

1.检测环规、塞规、卡规、校准杆、螺纹规、花键规(选配)、尺类(选配)、表类(选配)等以及各种精密内外尺寸;

2.检测各种类国标(GB)、ISO(国际)、BS(英制)、ANSI(美标)、DIN(德标)、JIS(日标)量规。国内全面、专业的量规、螺纹规、尺类、校准杆、卡规等及其它标准数据库,满足国内客户需求;

3.满足多种检定规程、标准,根据规程、标准自动进行检测结果判定;

4.界面友好,更符合中国用户操作习惯;

5.测量记录采用集中式数据库管理,可按被测件类型、生产单位、出厂编号、检定员、送检单位、设备编号、检定日期和有效日期等查询和管理检定记录;

6.可从数据库中选定多条记录成批打印检定记录或者检定证书;

7.可将检定数据输出到Word、Excel、AutoCAD(选配)文档;

8.具有数据备份和还原数据库功能;

9.输出多种Word格式报表,并支持完全的自定义报表,定制检定记录报表和检定证书的格式,特别适合国内计量机构对报表方面的要求;

10.可根据客户需求定制检定标准(选配)。
