SJ5160-A高精度全自动光栅测长机

产品时间:2023-05-23 11:27

简要描述:

...

详细介绍

一、产品描述

  SJ5160系列高精度全自动光栅测长机采用进口高精度光栅测量系统、高精密研磨直线导轨、高精度温度补偿系统、全自动调节双向高精度电子恒测力系统、高稳定性X&Y&Z三轴直流伺服驱动系统、高性能计算机控制系统技术,实现各种长度参数的高精度测量。通过高精密研磨直线导轨及高精度研磨级滚珠丝杠与高稳定性直流伺服驱动系统保证测量行走的高稳定性及高精度,采用进口高精度光栅测量系统记录接触测量中的长度方向坐标,高精度光栅尺贴装在符合阿贝测量轴上,因此阿贝误差极小;由计算机将数据与测力装置、温度传感器的反馈数据进行合成。按被测件参数的相关定义及公式进行分析,计算获得相关长度参数。

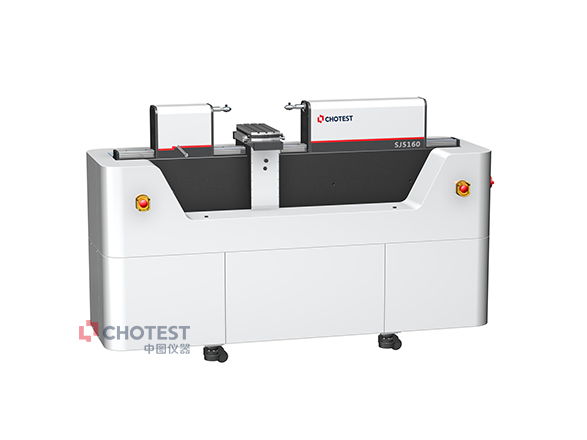

SJ5160-A超高精度全自动光栅测长机

  操作者装好被测件,在检测软件上选择被测件的标准和输入被测件的规格等参数后,软件控制全自动移动头座接触被测件,全自动调整五轴工作台找到拐点,采样完成得到当前测量数据,系统可以实时显示测量结果,自动计算出被测件的各项参数(如检测螺纹规,则可换算显示出螺纹中径),并根据系统内置的标准数据库对被测件的各项参数进行合格判定,整个测量过程不过4分钟,检测结束后自动生成检定结果。

  仪器测量原理符合JJG 343-2012 光滑极限量规检定规程、JJG 146-2011 量块检定规程、JJG 21-2008千分尺检定规程、JJG 22-2014内径千分尺检定规程、JJG 62-2017塞尺检定规程、JJF 1207-2008三针/针规检定规范、JJF 1345-2012圆柱螺纹量规校准规范(公差参考GB/T 3934-2003)等长度检定规程规范。
  系统软件为简体中文操作系统,操作方便。


二、产品功能

1.自动校准高等量块、块规、高等光滑环塞规、螺纹环塞规、光滑卡规、千分尺校对杆、两点内径千分尺、光滑锥度环塞规、螺纹锥度环塞规等量具量规;

2.检测各种类国标(GB)、ISO(国际)、BS(英制)、ANSI(美标)、DIN(德标)、JIS(日标)量规。国内全面、专业的量块、量规、螺纹规、尺类、千分尺校对杆、卡规等及其它标准数据库,满足国内客户需求;

3.满足多种检定规程、标准,根据规程、标准自动进行检测结果判定;

4.界面友好,更符合中国用户操作习惯;

5.测量记录采用集中式数据库管理,可按被测件类型、生产单位、出厂编号、检定员、送检单位、设备编号、检定日期和有效日期等查询和管理检定记录;

6.可从数据库中选定多条记录成批打印检定记录或者检定证书;

7.可将检定数据输出到Word、Excel、PDF文档;

8.具有数据备份和还原数据库功能;

9.输出多种Word格式报表,并支持完全的自定义报表,定制检定记录报表和检定证书的格式,特别适合国内计量机构对报表方面的要求;

10.可根据客户需求定制标准(选配)。
