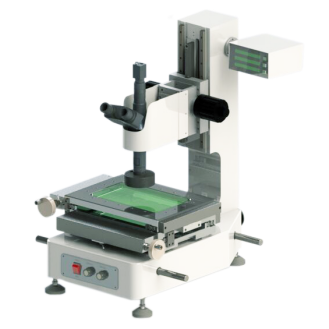

JX13C 图像处理万能工具显微镜

产品时间:2023-05-25 16:20

简要描述:

JX13C 图像处理万能工具显微镜 采用进口精密光栅系统作为测量元件,具有发热量低、抗腐蚀、耐污染、耐震性好等众多优点。 带有功能强大的图像处理软件,可以完成复杂的测量工作...

详细介绍
JX13C  图像处理万能工具显微镜
采用进口精密光栅系统作为测量元件,具有发热量低、抗腐蚀、耐污染、耐震性好等众多优点。
带有功能强大的图像处理软件,可以完成复杂的测量工作,软件数据能与CAD通讯。
采用半导体激光器作为指向器,用于快速确定测量部位,提高定位图像的效率。
软件采用数码图像技术,自动识别轮廓边界,减少人为误差,提高操作效率。
保留目镜光学系统作为辅助观察口,并能快速切换。
带有数显分度台和测高装置,角度和高度全部数显化,直观、方便。
照明装置采用LED发光管照明,发热量低、使用寿命长。
主显微镜可左右偏摆,适用于螺旋状零件测量。
主机导轨顶针筒槽采用圆型结构,测量精度高,稳定性好。
测量用内外顶尖和顶针杆采用分离组合,方便测量更换。
JX13C  图像处理万能工具显微镜
采用进口精密光栅系统作为测量元件,具有发热量低、抗腐蚀、耐污染、耐震性好等众多优点。
带有功能强大的图像处理软件,可以完成复杂的测量工作,软件数据能与CAD通讯。
采用半导体激光器作为指向器,用于快速确定测量部位,提高定位图像的效率。
软件采用数码图像技术,自动识别轮廓边界,减少人为误差,提高操作效率。
保留目镜光学系统作为辅助观察口,并能快速切换。
带有数显分度台和测高装置,角度和高度全部数显化,直观、方便。
照明装置采用LED发光管照明,发热量低、使用寿命长。
主显微镜可左右偏摆,适用于螺旋状零件测量。
主机导轨顶针筒槽采用圆型结构,测量精度高,稳定性好。
测量用内外顶尖和顶针杆采用分离组合,方便测量更换。
共享至
测量范围:200mm ×100 mm
分辨率:0.0002mm
准确度:(1+L/100)μm(其中L为被测长度,
单位为mm)
工作台
方工作台尺寸:260mm×270mm
方工作台承放工件最大高度:140mm
工作台承重:40kg
主显微镜立柱
倾斜范围:±12°
倾斜角度分度值:30′

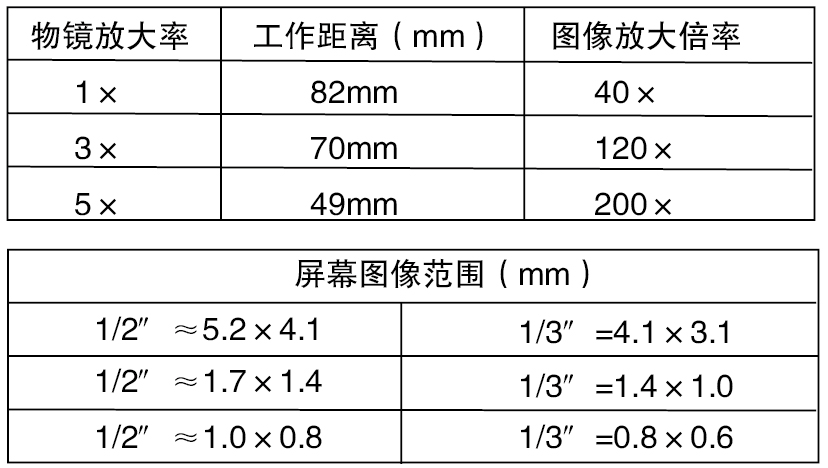

物镜
显微镜放大倍率

CCD 摄像头
1/3英寸彩色(或黑白)CCD
像素数:795×596
光学定位器
最小探测孔径: φ5mm
最大探测深度:15mm
测量力:0.1N
测头直径的检定极限误差:0.0005mm
环境要求:室温20℃±1℃,相对湿度40%-60%RH
仪器外形尺寸(mm) : 长1300×宽1250×高800
仪器质量: 450kg
