FAGOR光栅尺F系列

产品时间:2023-05-25 16:05

简要描述:

用于大型或超大型铣床、落地镗铣床、车床和大型设备等,测量长度可由440mm到30240mm。两种零参考点可供选择:每隔50mm有一个零参考点Io;距离编码式零参考点Io。该系列读数头(动...

详细介绍

FAGOR光栅尺

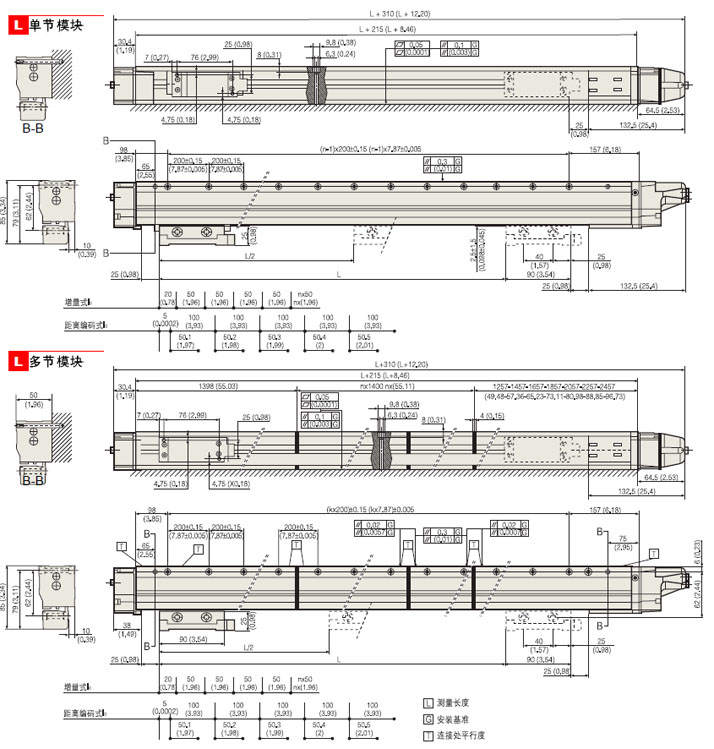

用于大型或超大型铣床、落地镗铣床、车床和大型设备等,测量长度可由440mm到30240mm。两种零参考点可供选择:每隔50mm有一个零参考点Io;距离编码式零参考点Io。该系列读数头(动尺)有一个内置插座与电缆相连,十分便于用户安装和拆卸。该系列产品特别适合大空间的安装,钢带直线光栅尺的栅距:100μm,测量长度大于4040mm时由多节模块组成。



技术参数 FT/FOT FX/FOX FP/FOP
精确度 ±5μm(±0.0002″)
分辨率 5μm(0.0002″) 可达1μm(0.00004″) 可达1μm(0.00004″)
零参考点Io FT,FX,FP:由中间向两端,每50mm(1.97inches)一个
FOT,FOX,FOP:距离编码
输出信号TTL差动TTL1vpp
输出信号周期“T” 20μm 4μm 100μm
最大电缆长度 20m(66ft) 50m(165ft) 150m(495ft)


发格光栅尺
